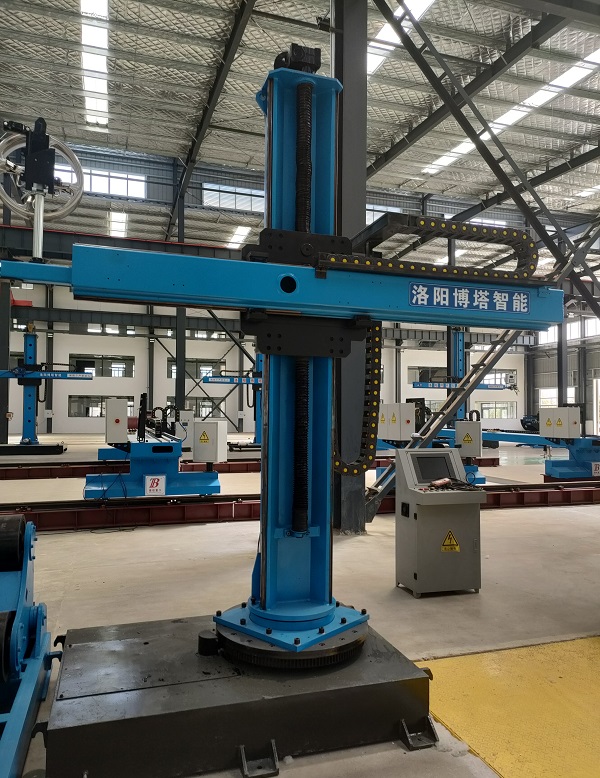

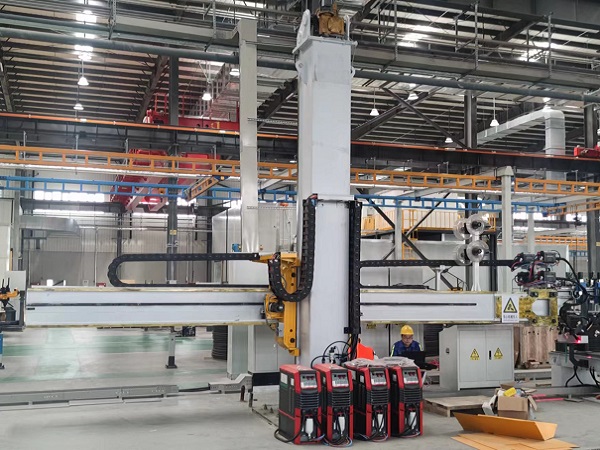

BCZJ精密型焊接操作機是一種專門設計用于焊接操作的設備，具有精密度較高、穩定性好、結構緊湊等特點。
  

  一、精密型焊接操作機構成

  
  1. 立柱和橫臂：通過整體箱形結構設計，確保設備在強度較高的工作條件下具有優良的機械強度和結構緊湊性。底座襯板的設計在立柱下方確保更大行程時下?lián)隙雀。峁└训匿撔院头€(wěn)定支撐，為焊接操作提供堅實的基礎。
  
  2. 升降機構：由精密減速機伺服電機和精度較高的絲杠組成，確保升降平穩均勻。配備自鎖裝置，提高安全系數，有效保障焊接操作的安全性，同時保持精度更高的升降運動。
  
  3. 行走臺車（選配）：設備底端配置行走臺車機構，可選配電動或手動行走方式，提高設備的操作靈活性和適應性，使其更易于在不同工作環境中移動和定位。
  
  4. 回轉機構（選配）：作為可選配件，回轉機構賦予設備多功能性，使其更適用于不同焊接工藝和需求，提高操作的多樣性和靈活性。
  
  5. 升降導向托架和鎖軌器：升降導向托架和鎖軌器的設計旨在提高設備的穩定性和精密度。這確保了在更高的精密度焊接過程中，設備能夠保持可靠的性能，減少誤差，提高工作效率。
  

  二、精密型焊接操作機的特點

  
  1. 立柱和橫梁的整體箱形結構：設計為整體箱形，確保設備在高機械強度和結構穩定性方面表現優良。底座外圍襯板的巧妙設計確保立柱在更高有效行程和橫臂在更大有效行程時下?lián)隙雀?，同時充分維持足夠的鋼性。這種結構不僅提供良好的支撐，還確保在復雜工作條件下保持出色的穩定性。
  
  2. 托架座和橫臂的升降系統： 通過頂部的精密減速機伺服電機和高精度絲杠的升降系統，實現升降過程的平穩、均勻。安全系數高，而自鎖裝置的引入更進一步提高了設備操作的安全性，確保在不同精密度要求下仍能保持優良性能。
  
  3. 橫臂伸縮系統的設計：利用絲杠和伺服電機的變頻無級調速技術，確保橫臂的伸縮具有高起動力矩、平穩速度和強大可靠性。這一設計確保了焊接過程中高的精度和穩定性，同時根據具體需求可靈活調整精密度。
  
  4. 直線導軌的采用：選擇直線導軌，提供高的精密度的導向支持。這種設計不僅適應不同的精密程度需求，還確保在焊接操作中保持出色的運動平穩性，提高了整體工作效率。
  
  5. 行走式操作機底端的臺車機構：配置了電動和手動兩種形式的行走臺車機構，大大增加了設備的操作靈活性。無論是在大型工作場地還是狹小空間，都能適應多樣化的工作環境，提高了操作的便捷性。
  
  6. 多功能手持、懸掛式操作盒： 配備了多功能手持、懸掛式操作盒，實現對橫臂升降、伸縮、調速的靈活操作，同時可對機頭的“X”軸“Y”軸進行微調控制。這種設計使得設備在復雜焊接任務中能夠滿足多樣的操作需求，提高了操作的多功能性和準確性。
